【全面解析】四輥卷板機的結構及工作原理

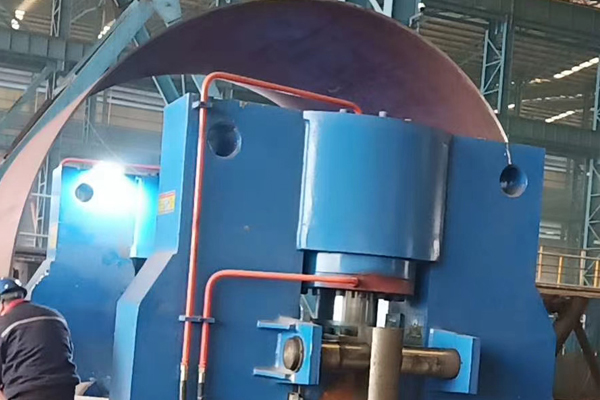

卷板機是一種鍛造設備，用于將金屬或非金屬板材彎曲成圓柱體、錐體、球體或其他彎曲形狀。在眾多機型中，四輥卷板機以其高效、精確和多功能性在大型金屬成形設備中脫穎而出。
作為一種常見的金屬加工設備，四輥卷板機主要用于將金屬材料（如鋼板、鋁板等）通過輥輪的卷曲作用，將其卷制成所需的形狀和尺寸。 各種規格的筒形、弧形工件的預彎、卷曲成形可在一次上料后完成，借助輔助裝置，可以進行錐形筒體的卷制。
液壓式四輥卷板機的上輥為主傳動，通過減速機的輸出齒輪與上輥齒輪嚙合，為卷制板材提供扭矩;下輥作垂直升降運動，通過液壓缸內的液壓油作用于活塞而獲得，以便夾緊板材，為液壓傳動;在下輥的兩側設有側輥并沿著機架導軌作傾運動，通過絲桿絲母蝸輪蝸桿傳動。
該設備采用液壓驅動系統，運行精度高、穩定性好。所有輥輪同步運動，確保金屬板材全長均勻變形，從而獲得平滑一致的效果。
四輥卷板機的結構及工作原理
結構
- 四輥卷板機包含四個主輥：一個上輥、一個下輥和兩個側輥。
- 上輥作為主要驅動裝置，通過減速機和聯軸器與主電機連接，產生平穩卷取鋼板所需的扭矩，對金屬板材施加向下的壓力。
- 側輥與上輥配合工作，在卷制過程中保持平衡和穩定。
- 同時，下輥在液壓作用下垂直移動。液壓油推動油缸中的活塞向上運動，使下輥緊緊夾緊鋼板，防止彎曲過程中打滑。
工作原理
- 四輥卷板機的工作原理主要依靠上下輥的旋轉，以及側輥的協同作用，將金屬板材逐漸彎曲成所需的圓柱形或弧形。
- 工作時，由液壓系統或機械裝置驅動的上下輥旋轉，利用彼此之間的摩擦力推動金屬板材向前。同時，由液壓或機械系統控制的側輥上下移動，對板材施加側壓力，使板材逐漸彎曲，使其與上下輥的曲面貼合，最終形成所需的形狀。此外，支撐輥提供輔助支撐，有效防止板材在卷制過程中變形和折痕，從而確保高質量的卷制。
- 四輥卷板機的四個輥子（上輥、下輥和兩個側輥）的位置和速度可根據具體的加工要求靈活調整，從而能夠精確卷制不同規格和曲率的板材。
總之，四輥卷板機是一種多功能設備，用于各個行業的金屬彎曲應用。該機器的各個輥子串聯工作，對金屬板施加力，確保整體彎曲均勻，從而達到所要求的曲率。
四輥設計將液壓精度與機械效率相結合，確保彎曲均勻、生產效率高，并在整個板材表面實現卓越的精度。因此，該設備已成為造船、壓力容器制造和金屬結構制造等行業的必備工具之一。
